DA 8700 für PKW und Transporter

DA 8700 - der Klassiker!

Das Bremsscheibenabdrehgerät DA 8700 besteht aus 2 Komponenten, dem Abdrehgerät DL 8704 und der Antriebseinheit DU 8610.

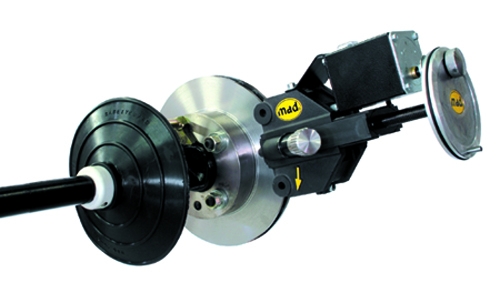

Die Montage des Abdrehgeräts erfolgt auf den Bremsträger. Beim Abdrehen läuft die Bremsscheibe auf dem Radlager absolut parallel zum Sitz der Bremse. Umspannfehler, wie bei stationären Geräten, können nicht auftreten.

Und so einfach geht man vor: Positionierung des Schlittens in der Mitte der Bremsscheibe, Einstellen der Drehmeißel, der Schlitten wird zur Nabe gefahren, Arretieren des Handrads und dann den Startknopf drücken. Der kräftige Vorschubmotor sorgt für die gleichmäßige Drehmeißelführung von innen nach außen. Der Vorschub wird automatisch unterbrochen, wenn die Scheibe bearbeitet ist. Innerhalb von 5 Minuten ist die Scheibe wie neu oder besser.

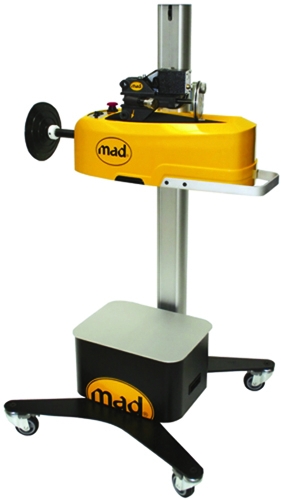

Die neue fahrbare Antriebseinheit DU 8610 hat eine Arbeitshöhe von 45 - 125 cm und kann sowohl auf einer Grube als auch einer Hebebühne eingesetzt werden. Der neue leistungsstärkere Motor sorgt für den gleichmäßigen Antrieb der Radnabe und bewältigt auch mühelos die Anforderungen von Fahrzeugen mit 4WD. In der praktischen Aufbewahrungsbox werden alle Montageteile und das Abdrehgerät ordentlich aufbewahrt.


Leichte Schnellmontage mit USM2002

Mit dem universellen Schnellmontagesystem USM2002 wird die Montage zum Kinderspiel. Distanzscheiben und spezielle Montageplatten sind nicht mehr notwendig.


Drehstähle

Die Wendeschneidplatten haben 6 Ecken und bestehen aus besonders gehärtetem Spezialstahl. Für sehr harte Scheiben sind positiv geformte Drehstähle (3 Arbeitsecken) im Lieferumfang enthalten.




Die Vorteile auf einem Blick:

    • Innerhalb von 5 Minuten ist die Scheibe wie neu oder besser.
    • Beseitigt vollständig Seitenschlag, Dickentoleranzen, Bremsgeräusche und Rost.
    • Erspart die zusätzlichen Kosten für Demontage und Montage der Bremsscheibe und verhindert
      Umspannfehler.
    • Garantiert eine optimale Abstimmung zwischen Bremsklotz und Bremsscheibe.
    • Kann sowohl auf der Grube als auch auf einer Hebebühne eingesetzt werden.
    • Passt auf 99 % aller PKW und Lieferwagen, ob mit oder ohne ABS.
    • Die Reparatur kann in der eigenen Werkstatt vom eigenen Personal, z.B. während einer Inspektion,
      durchgeführt werden.

Technische Spezifikation DA 8700

Oberflächenrauheit
_____________________________________________________________________________
Seitenschlag                                                < 20 µm
Dickentoleranz                                             < 20 µm
Oberflächenrauheit                                     < 2 µm
Maximale Bremsscheibendicke                39 mm
Maximale Schneidtiefe                               0,8 mm pro Drehstahl
Zustellung                                                     0,05 mm pro Klick


Abdrehgeräte DL 8704
_____________________________________________________________________________
Vorschubgeschwindigkeit                          8,5 mm/Minute
Spannung, abhängig von
regionaler Spezifikationen                         100 - 240 Volt Fequenz 50/60 Hertz
Gewicht                                                         6,1 kg

Antriebseinheit DU 8610
_____________________________________________________________________________
Umdrehungsgeschwindikeit                      100 Umdrehungen/Minute
Arbeitshöhe                                                  450 - 1250 mm stufenlos einstellbar
Spannung, abhängig von
regionaler Spezifikationen                         100 - 240 Volt Fequenz 50/60 Hertz
Leistung                                                        0,55 kW
Strom                                                             3,2 A
Drehmoment                                                55 Nm
Gewicht                                                         58 kg
Farben                                                           Schwarz RAL 9005, Gelb RAL 1003


Geprüfte Qualität

Das Bremsscheibenabdrehgerät DA 8700 erfüllt die strengsten internationalen Prüfungsanforderungen für Werkstattausrüstung. Das System wird gemäß ISO Norm 9001 produziert. Das CE Prüfzeichen ist selbstverständlich. Durch die Verwendung hochwertiger Komponenten wird eine konstante Qualität gewährleistet. Die Ergebnisse übertreffen die Anforderungen an neue Scheiben. Für das DA 8700 gilt eine Garantie von einem Jahr, mit Ausnahme der Drehstähle.

Service

mad arbeitet eng mit den Fahrzeugherstellern zusammen und ist mit seinen Geräten stets auf dem neuesten Stand. Alle neuen Fahrzeuge werden von unserer Entwicklungsabteilung geprüft. Eine Montageübersicht finden Sie hier.

Autohersteller setzen auf mad

mad Bremsscheibenabdrehgeräte werden von den meisten Autoherstellern empfohlen. Hervorragende Arbeitsergebnisse, Wirtschaftlichkeit und vor allem die langfristige Kundenzufriedenheit sind die entscheidenden Argumente.

Bei Interesse an unserem DA 8700 kontaktieren Sie uns, wir unterbreiten Ihnen gerne ein individuelles Angebot.
